SOLIDWORKS 2023新增功能—钣金和结构系统的增强
时间:2023-02-01 11:15:16 作者: admin 阅读:1220
SOLIDWORKS 2023版带来更加智能的功能和丰富的增强、改进!从改进的零件建模和钣金功能到增强的云数据管理、新的脱机模式等,不仅在进行建模和出工程图详图时减少您的工作量,还能在云端安全地管理数据。在增强的装配体工作流程到改进的零件建模、钣金功能方面,用户能够轻松处理较为复杂的电气布线场景。提供更加灵活的修订版控制方案到与外部供应商的数据交换、批量保存等,所以现在您可在管理数据时改进外部协作和提高工作效率。
今天小编就带大家了解一下SOLIDWORKS 2023在钣金和结构系统的增强功能,使设计到制造的工作流程更流畅,使整个过程更加智能。
1、SOLIDWORKS 2023钣金增加了传感器功能,如果钣金零件的平面图案超过宽度、长度、面积或边框面积空白值,则会出现动态警告。我们可以在设计树中双击警告以查看属性对话框中的值。

这个新功能节省了重新设计的时间和捕捉错误的高昂代价。

SOLIDWORKS 2023新增功能

2、当一个弯曲尺寸相等的草图被用来创建初始的基础法兰,考虑到材料的厚度时,会导致内外角的半径不同,这对制造来说是一个问题。

在SOIDWORKS 2023中,可以通过选择“对称”选项,确保相同的弯曲尺寸折弯生成相等的弯曲半径。

钣金和结构系统的增强

3、在SOLIDWORKS 2023中,钣金规格值将出现在切割清单和注释中,这将为相关工作人员提供很大的便利性。

SOLIDWORKS钣金新功能

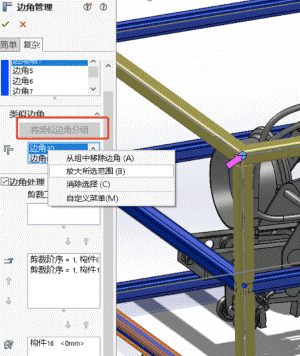

4、在SOLIDWORKS 2023结构系统的新功能中,可以自动对类似边角进行分组,以应用相同的边角处理。
缩放选择命令,我们可以更加直观地验证修剪顺序是否符合要求。
SOLIDWORKS钣金新功能

5、SOLIDWORKS 2023新增的阵列连接元素,可为所有类似的边角设计一个连接元素。自动化的结构设计过程,为设计工作者节省大量的时间。

SOLIDWORKS钣金新功能

6、SOLIDWORKS 2023焊件特定尺寸配置功能可为每个配置设定独特的焊件型材与尺寸。

SOLIDWORKS 2023结构系统新功能

SOLIDWORKS 2023钣金和结构系统将加速您的设计到制造的流程,使每一位工作人员都享受到新功能带来的智能体验。
