SOLIDWORKS软件选择工具介绍
时间:2022-07-04 14:12:32 作者: admin 阅读:623

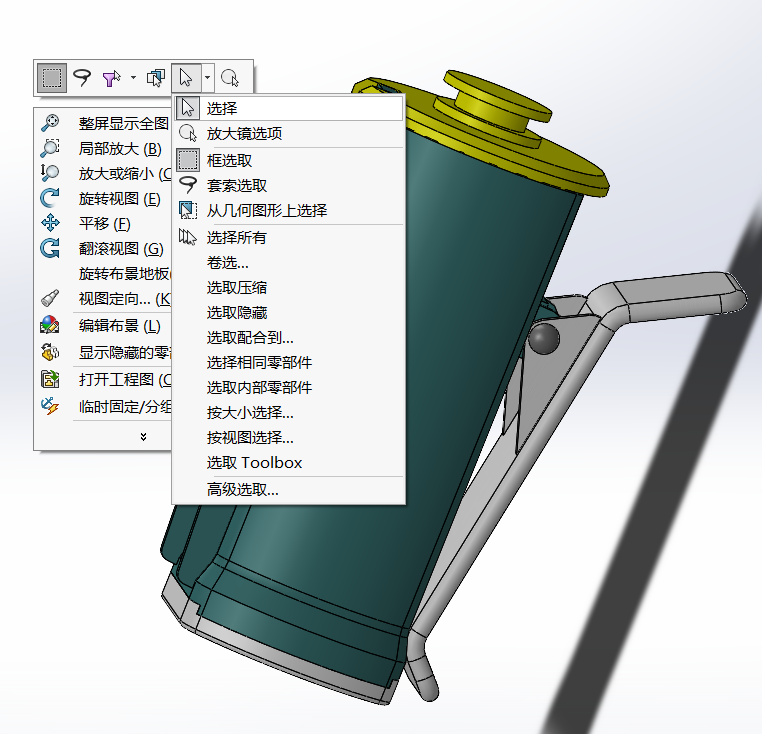

在SOLIDWORKS软件中,有很多工具可以帮助提高设计效率。例如,当用户在使用装配体时想要选中某些零部件,并且如果要选中这些零部件有一定规则,我们就可以使用选择工具来快速选择它们。
1. 套索选取:拖动选择一个多边形的窗口,窗口不能交叉,完全位于窗口的零部件就会被选中。
2. 卷选:首先框出一个矩形拖动,然后生成一个长方体并使用拖动柄调整卷选。
3. 选取隐藏:选取被隐藏的零部件。
4. 选取压缩:选取被压缩的零部件。
5. 选取配合到:与所选零部件配合的零部件的所有零部件都被选中。
6. 选取相同零部件:选择一个零件后,所有相同的零部件都被选中。
7. 按尺寸选择:用装配体尺寸的百分比值选择零部件,那些小于这个尺寸的就会被选中。
8. 按视图选择:使用标准视图来确定选择,在视图方向上可见的零部件就会选中。
9. 选取Toolbox:选取所有Toolbox零部件。

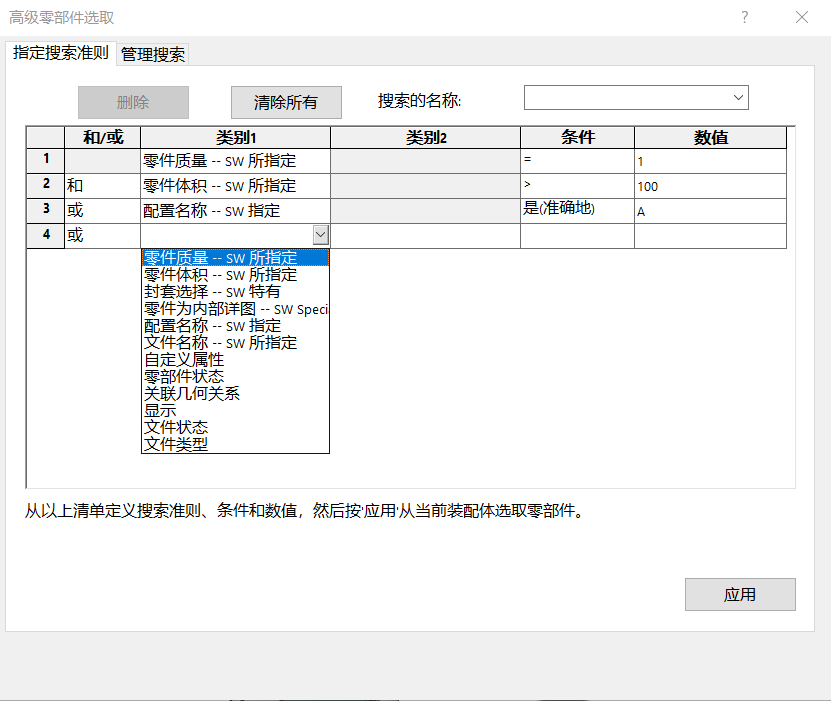

10. 高级选取:根据零部件名称、属性和封套选取零部件。可以通过“和/或”组合创建多个搜索准则。用户可以保存搜索准则,以便在其他装配体中使用。
11. 在【搜索的名称】输入名字,即可保存此次搜索选项。选中保存在当前文件中的搜索方案,即可点击【输出搜索】到外部文件夹。在其他装配体中倒入搜索方案,可以点击【输入搜索】。选中该搜索方案后【编辑】才可被选中,才可以进行编辑。
