SOLIDWORKS焊件模块使用方法

2022-08-04 13:44:02 admin 104
SOLIDWORKS焊件模块是针对焊接件模型所做的模块,它可以帮助设计师快速进行焊接件模型的绘制。如果不使用焊件模块功能,我们在设计这类零件时,就只能按照零件装配的方式来做;如果使用焊件模块功能,只需要绘制草图轮廓线,选择对应的型材,就可快速生成一个完整的焊件模型。
下面给大家简单介绍一下SOLIDWORKS焊件功能是如何使用的。

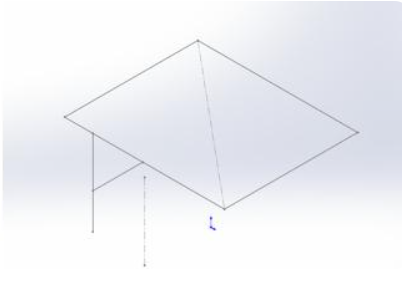

1、绘制轮廓草图。可以使用 2D 或者3D 草图来定义焊件结构的基本框架,如下图所示。

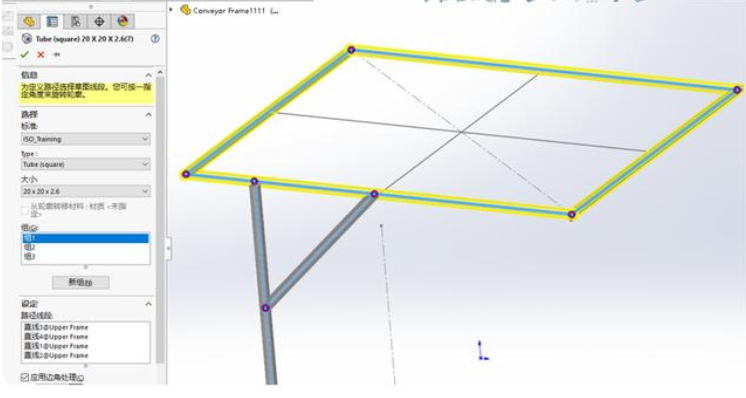

2、选择“结构构件”功能。点选路径线段,选择构件的标准,类型和尺寸,由于同一组的绘制路径段必须相连或者相互平行,所以如图所示的布局需要添加三个组。

3、边角处理的方式我们可以自行选择。

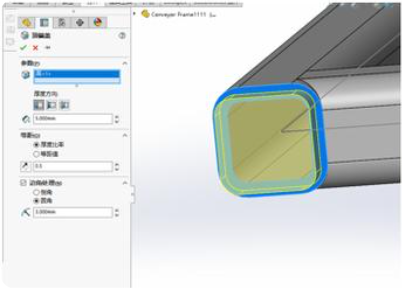

4、焊件中的角撑板和顶端盖是很常用的特征,通过焊件功能可以大大简化这两个特征的创建过程。


5、这样就绘制完成一个简单的焊件零件。
绘制过程中所用到的焊件轮廓库也是可以自定义的,我们可以将常用的焊件轮廓做成库,方便调用,而且焊件模块还可以导出焊件切割清单,清单中可以自动汇总长度。我们还可以通过SOLIDWORKS二次开发的方式,批量给焊件切割清单添加属性信息,这样就能够最大程度的省去人工重复性的工作。
